cristal de exposición de aluminio de +/-0.1mm, cristal de exposición caliente de enfriamiento de calefacción de la prensa del PWB de CCL
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | El laminar revestido de cobre (CCL), calefacción impresa de la placa de circuito (PWB)/cristales de | Acero crudo: | S355JR; Q355B |
|---|---|---|---|
| Tipo caliente del cristal de exposición: | ranurado y soldado con autógena; enchufe del tornillo | Calefacción cerca: | Aceite termal; Vapor |
| Tamaño: | 1350*2300*55m m; 1500*1500*45m m | Acabamiento y aspereza superficiales: | Pulido y RA 0.8/1.6 del CNC |
| Galjanoplastia y polaco duros superficiales de Chrome: | 0.01mm-0.03m m; Polishinig en el RA 0,4 | Diámetro del agujero profundo y tolerancia: | 28m m; una perforación lateral o tolerancia media de las juntas dentro 2m m |
| Perforación del agujero profundo: | Perforación del agujero profundo del CNC | Acabamiento y tolerancia de la dimensión: | El trabajar a máquina y tolerancia +/-0.2mm del CNC |
| Llanura: | 0.05m m | Parallizm: | 0.05m m |
| Prueba hidráulica: | 10 munites del tiempo de ocupación del Mpa 20 | Prueba del vapor: | tolerancia de 180 c-grados dentro de 3 c-grados |
| Industria aplicable: | El laminar revestido del cobre de la Multi-luz del día (CCL), prensa caliente hidráulica impresa de | ||
| Alta luz: | cristal de exposición de aluminio de 0.1m m CCL,Cristal de exposición de aluminio de CCL,Cristal de exposición caliente de la prensa del PWB |
||
Nombre de la producción: El laminar revestido de cobre (CCL), calefacción impresa de la placa de circuito (PWB)/cristales de exposición calientes de enfriamiento de la prensa
Especificación
|
Material
|
S355JR |
|
Tamaño del producto
|
4' por 8' |
|
Entradas y mercados
|
1 entrada y 1 mercado |
|
Tolerancia del grueso
|
+/-0.1mm
|
|
Diámetro de agujero profundo
|
28m m
|
|
Calefacción cerca
|
vapor; aceite termal
|
|
Perforación del agujero profundo de ambos extremos
|
tolerancia en el +/-1mm medio
|
|
Temperatura de calefacción
|
180 c-grados
|
|
Uniformidad de la temperatura
|
+/--2 c-grees |
|
Presión de funcionamiento
|
25 kg/cm2
|
Características principales:
Podemos diseñar el cristal de exposición caliente según su tamaño, incluyendo los agujeros (2-en y 2 hacia fuera, 4 adentro y 4 hacia fuera, 6-en y 6 hacia fuera… etc)
1. Portador térmico: Aceite termal; Vapor; agua fría
2. Material de acero: S355JR
3. Paralelismo de la tolerancia superficial: superficie entera de 0.01m m
4. Exactitud de la suavidad menos que el RA 0,8
5. Tolerancia del grueso: + 0.2m m
Envíenos su investigación si usted tiene la demanda similar: persona de contacto de blutechmachining@163.com: Bruce Song
Los cristales de exposición de la calefacción de vapor son aplicables para toda clase de prensas calientes hidráulicas y debajo de pls amablemente encontrar sus diseños populares:
Tipo A;
Tipo B:
Tipo C;
Tipo D;
Tipo E;
Más imágenes:

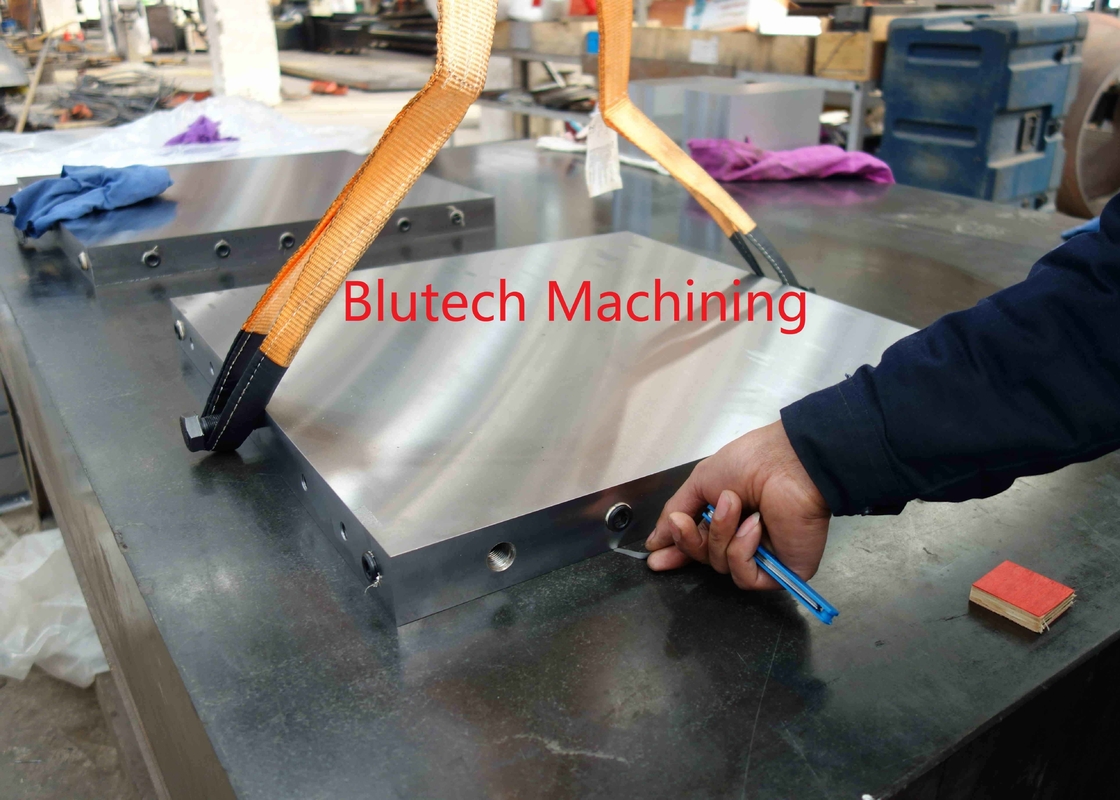

Cristales de exposición de enfriamiento para la placa de circuito impresa
inspección tridimensional

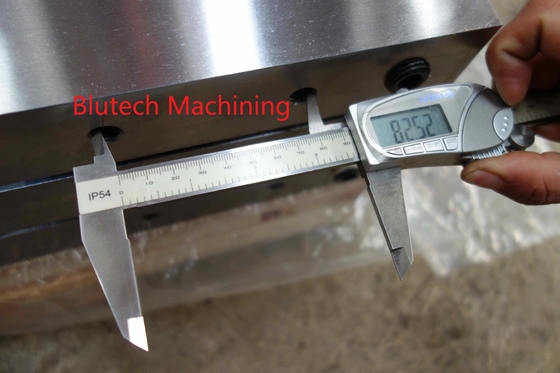

Inspección de la tolerancia del grueso

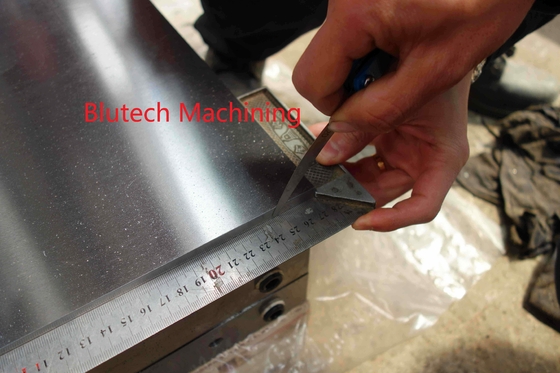

Inspección de Sqaureness
Agujero para agujerear la inspección
Inspección de la llanura
